1. Tại sao khảo sát địa hình lại mang tính sống còn đối với dự án?
Khảo sát địa hình là quá trình đo đạc, thu thập và xử lý số liệu nhằm xác định tọa độ, độ cao, hình dáng và các địa vật (tự nhiên và nhân tạo) trên một khu vực mặt đất cụ thể. Kết quả cốt lõi của quá trình này là các bản đồ địa hình, bình đồ, mặt cắt địa hình và mô hình số độ cao có độ chính xác cao, làm cơ sở nền tảng bắt buộc cho mọi đồ án quy hoạch, thiết kế và thi công công trình.
Theo số liệu thống kê thực tế trong ngành xây dựng, có tới hơn 60% các sự cố liên quan đến móng và kết cấu công trình bắt nguồn từ việc sai lệch dữ liệu địa hình và địa chất ngay từ giai đoạn tiền khả thi. Khảo sát địa hình không chỉ là việc vẽ lại mặt đất mà là bước định vị không gian. Nó giúp kỹ sư giải quyết các bài toán:
- Tính toán chính xác khối lượng đào đắp san lấp mặt bằng (tối ưu hóa chi phí).
- Lựa chọn vị trí đặt công trình, hướng tuyến giao thông tránh các đới đứt gãy hoặc khu vực sạt lở.
- Thiết kế hệ thống thoát nước tự nhiên dựa trên độ dốc thực tế của địa hình.
2. Quy trình khảo sát địa hình chuẩn kỹ thuật
Một gói khảo sát địa hình hoàn chỉnh không phải là việc xách máy ra thực địa đo vài điểm là xong. Đó là một quy trình kỹ thuật nghiêm ngặt, tuân thủ các Tiêu chuẩn Việt Nam (TCVN) và thường bao gồm 4 giai đoạn chính sau đây:
Giai đoạn 1: Thu thập tài liệu và lập phương án kỹ thuật
Trước khi ra thực địa, kỹ sư phải tiến hành thu thập các tài liệu trắc địa, bản đồ cũ đã có tại khu vực dự án (từ các kho lưu trữ của Bộ Tài nguyên và Môi trường hoặc Sở TN&MT địa phương).
Dựa trên yêu cầu của chủ đầu tư, đơn vị khảo sát sẽ lập Phương án kỹ thuật khảo sát. Phương án này quy định rõ: tỷ lệ bản đồ cần đo (1/500, 1/1000 hay 1/2000), hệ tọa độ sử dụng (thường là VN-2000), và thiết bị máy móc sẽ huy động.
Giai đoạn 2: Xây dựng lưới khống chế mặt bằng và độ cao
Đây là bộ xương sống của toàn bộ công tác đo đạc. Kỹ sư sẽ tiến hành:
- Đo lưới khống chế tọa độ: Sử dụng công nghệ đo GNSS (Global Navigation Satellite System) tĩnh để truyền tọa độ từ các mốc quốc gia về khu vực dự án, lập các mốc khống chế cơ sở.

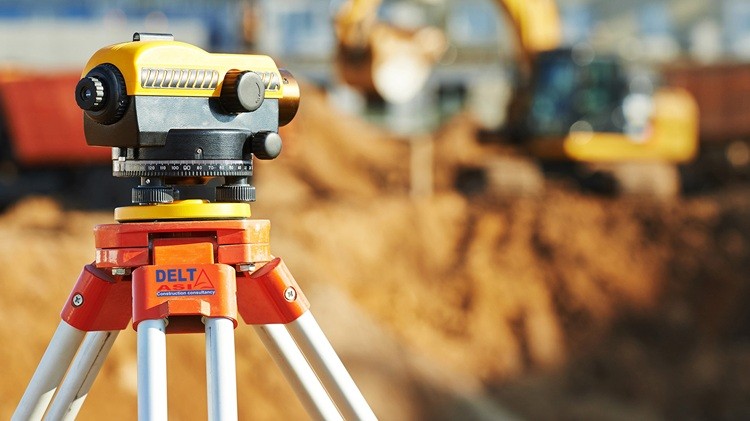

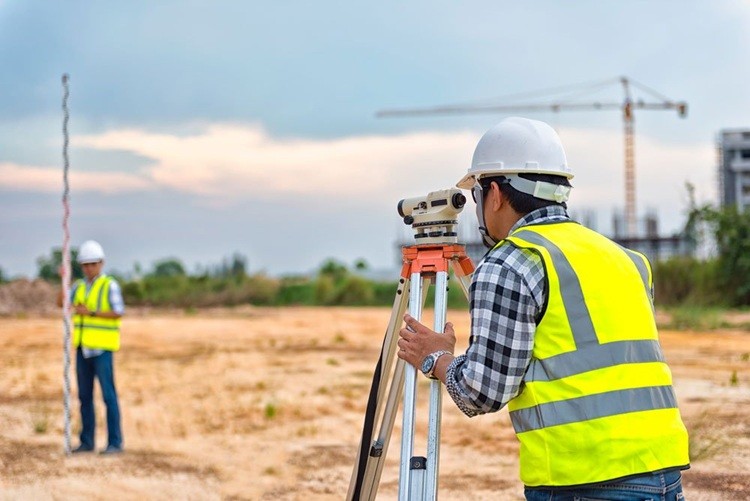

- Đo lưới khống chế độ cao: Sử dụng máy thủy bình điện tử hoặc máy thủy bình quang học có độ chính xác cao để dẫn truyền cao độ chuẩn (thường là cao độ Hòn Dấu) về các mốc tại công trình.
Giai đoạn 3: Đo vẽ chi tiết địa hình tại thực địa
Đây là công việc tốn nhiều sức lực nhất. Các kỹ sư trắc địa sẽ sử dụng Máy toàn đạc điện tử hoặc máy đo RTK để đo chi tiết từng điểm trên mặt đất. Các điểm này bao gồm:
- Địa vật tự nhiên: Sông, suối, ao hồ, thảm thực vật, đồi núi, ranh giới các loại đất.
- Địa vật nhân tạo: Đường sá, nhà cửa, cột điện, hố ga, đường ống ngầm (nếu có yêu cầu kết hợp dò tìm công trình ngầm).
- Điểm đặc trưng địa hình: Đỉnh đồi, chân taluy, mép nước... để phục vụ việc vẽ đường đồng mức.
Giai đoạn 4: Xử lý số liệu trong phòng và lập bản đồ
Dữ liệu thô từ máy đo được trút vào máy tính. Kỹ sư sẽ sử dụng các phần mềm chuyên dụng (như AutoCAD Civil 3D, MicroStation, DP Survey...) để bình sai lưới, nối điểm, vẽ các ký hiệu địa vật và nội suy các đường đồng mức. Sản phẩm cuối cùng là bản đồ địa hình số và bản in giấy được ký duyệt, đóng dấu pháp nhân.
3. Công nghệ khảo sát địa hình hiện đại: Bước tiến từ thực tiễn
Trong 10 năm qua, ngành trắc địa - địa chất tại Việt Nam đã có những bước chuyển mình mạnh mẽ. Nếu như trước đây, chúng tôi phải vác máy toàn đạc lội suối, băng rừng để đo từng điểm, thì nay, công nghệ đã giúp giải quyết những bài toán hóc búa nhất:
- Công nghệ GNSS RTK: Cho phép đo đạc tọa độ ngay lập tức với độ chính xác cỡ centimet nhờ thu tín hiệu vệ tinh, giảm thiểu thời gian lập trạm máy.
- Đo vẽ bằng UAV (Flycam) / Photogrammetry: Ứng dụng máy bay không người lái để chụp ảnh hàng không, quét 3D toàn bộ khu vực rộng lớn trong thời gian ngắn.
- Công nghệ LiDAR: Quét laser từ trên không, có khả năng đâm xuyên qua thảm thực vật dày đặc để lấy chính xác cao độ mặt đất tự nhiên.
4. Tính pháp lý và độ tin cậy của dữ liệu khảo sát
Để dữ liệu khảo sát địa hình được công nhận và đưa vào thiết kế, toàn bộ quá trình phải tuân thủ nghiêm ngặt các quy chuẩn của nhà nước, điển hình như:
- TCVN 9398:2012: Công tác trắc địa trong xây dựng công trình - Yêu cầu chung.
- Thông tư 68/2015/TT-BTNMT: Quy định kỹ thuật đo đạc, lập bản đồ địa hình tỷ lệ 1:500, 1:1000, 1:2000, 1:5000.
Điều này đòi hỏi đơn vị thực hiện khảo sát không chỉ có máy móc hiện đại mà phải có giấy phép hoạt động đo đạc bản đồ do Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam cấp, cùng đội ngũ kỹ sư có chứng chỉ hành nghề hợp lệ.
Lời kết
Hiểu rõ khảo sát địa hình gồm những gì là bước đầu tiên để các nhà quản lý dự án kiểm soát tốt chất lượng và rủi ro cho công trình của mình. Một nền móng vững chắc luôn bắt đầu từ những số liệu trắc địa chuẩn xác nhất.
Với phương châm minh bạch, chính xác và tận tâm, Hợp Nhất Bách Việt cam kết mang đến những giải pháp dữ liệu không gian tối ưu nhất cho mọi dự án của bạn.
